概述

AM3-Z 防逆流保護裝置主要適用于 10KV 及低壓 380V 光伏發電、燃?xì)獍l(fā)電等新能源并網供電系統。

當檢測到市電總進線有逆流或市電下網功率較低時，可以快速切除并網點，確保新能源 不上網。 當發生孤島現象時，可以快速切除并網點,使本站與電網側快速脫離，保證整個電站和 相關維護人員的生命安全。

保護裝置采用優良成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。

裝置具備 8 路開關量采集和 5 路繼電器輸出，能與 Acrel-2000Z 電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

AM3-Z 防逆流保護裝置特點

??高性能硬軟件平臺： AM3-Z 采用高性能的硬件平臺，全部采用工業級元器件，專業的 EMC 設計，配合的在線自檢測試程序，采用高性能處理器作為保護 CPU，配置以大容量的 RAM 和 Flash，使本 產品具有較強的數據處理、邏輯運算和信息存儲能力。

??人性化： 裝置采用全漢化彩屏液晶顯示，人機界面清晰易懂；靈活、舒適的按鈕設計，菜單式操 作簡單、便捷；配備的計算機界面的調試與分析軟件，調試及維護簡單方便。

??豐富的接口資源： 4 路交流電流、3 路交流電壓通道；8 路開關量輸入通道（交直流兩用)、5 路開關量輸 出通道；1 個 RS485 通訊接口。

??靈活方便的接線方式： 裝置的 3 路交流電壓輸入可接相電壓，也可接線電壓或零序電壓，適應各種 PT 接線方 式。測量電流可接三相電流；另外一路交流電流通道可以接零序電流或者線路電流。

??透明化： 實時記錄交流量、開入量、開出量和所有保護模塊的狀態； 記錄保護內部各元件動作行為、動作時間和錄波數據。

??開關量輸入自定義： 用戶可根據需求對開關量輸入進行自定義配置，可最大限度的滿足用戶需求，靈活方便。

??一次模擬圖自定義： 用戶可根據需求選擇不同模式的一次模擬圖，同時對一次模擬圖進行自定義配置，可最 大限度的滿足用戶需求，靈活方便。

??高可靠性設計： 通過 6 項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到 IV 等級標準。

??開放性：裝置內置兩種通訊規約：Modbus-RTU 和 IEC 60870-5-103 ，可通過菜單設置選擇?？?/span>實現遠方定值修改和切換、事件記錄及錄波數據上傳、壓板遙控投退、遙信、遙控跳合閘。

AM3-Z 防逆流保護裝置功能表

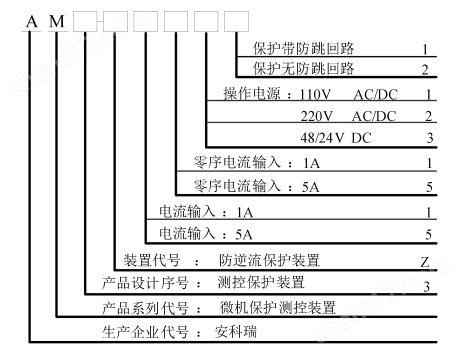

裝置選型

技術參數

額定參數

工作電源 額定電壓：AC/DC 220V，AC/DC 110V，DC 48V，DC 24V 范 圍：額定電壓×（1±20%） 功 耗：≤10W (直流)

輸入激勵電壓 額 定 值：線電壓 AC 380V 或相電壓 AC220V 測量范圍：0.1～456V 準 確 度：±0.5% 功率損耗：每相功率損耗不大于 0.5VA 過載能力：1.2 倍額定電壓，連續工作； 2 倍熱過載，允許 10s。

輸入激勵電流（測量電流） 額 定 值：AC 5A 或 1A 測量范圍：0.04In～1.2In 準 確 度：±0.2% 功率損耗：每相功率損耗不大于 0.5VA 過載能力：1.2 倍額定電流，連續工作；4 倍額定電流，允許 1s。

頻率 額定頻率：50Hz 或 60Hz 頻率范圍：40～70Hz 準 確 度：±0.02Hz

功率 準 確 度：0.5 級

開關量輸入 額定電壓：AC/DC 220V，AC/DC 110V，DC 48V，DC24V 電壓范圍：額定電壓×（1±20%） 功率消耗：每通道功率消耗≤1W（DC220V）

開關量輸出 機械壽命：≥10000 次 接通容量：≥1000W，L/R = 40ms 導通電流：連續≥5A，短時（200ms）≥30A 斷開容量：≥30W，L/R = 40ms

主要技術性能 電壓元件：整定值容許誤差應不大于±3%；過壓返回系數 0.95，欠壓返回系數 1.05； 電流元件：整定值容許誤差應不大于±3%；過流返回系數 0.95，欠流返回系數 1.05； 頻率元件：整定值容許誤差應不大于±0.02 Hz； 比較元件：返回系數為 0.95 或 1.05； 反時限元件：反時限動作時間±5%或±40ms；返回系數：0.95； 時間元件：延時時間 2s 內誤差≤40ms；延時時間大于 2s，誤差≤（1%）整定值±40ms。

正常工作環境條件 環境溫度： -10℃～＋55℃； 裝置的貯存、運輸允許的環境溫度為-25℃～＋70℃； 相對濕度：5％～95％（產品內部不凝露，不結冰）； 海拔高度：≤2500m。

絕緣性能 絕緣電阻：>100MΩ，500Vdc 介質強度：回路和地之間，獨立回路之間：工頻耐壓 2KV 沖擊電壓：±5KV(1.2/50μs，0.5J)

AM3-Z防逆流保護裝置主要適用于10kV及380V并網光伏發電、燃?xì)獍l(fā)電等新能源并網供電系統。

具有：兩段逆功率跳閘、兩段低功率跳閘、兩段功率恢復合閘；

支持2路無源跳合閘輸出
